Платформа, модель: 13-2114
преимущества модели..
Платформа, модель: 13-2114К
преимущества модели..
Платформа, модель: 13-2114П
преимущества модели..
Платформа, модель: 13-2114-07
преимущества модели..
Платформа, модель: 13-2114-08
преимущества модели..
Платформа, модель: 13-2116
преимущества модели..
Платформа, модель: 13-2116-01
Платформа, модель: 13-2118
Платформа, модель: 13-2118-03
преимущества модели..
Платформа, модель: 13-2134
преимущества модели..
Платформа, модель: 13-2114-11
преимущества модели..
Технические характеристики
грузоподъемность, т 72
масса тары, максимальная, т22,0
масса тары, минимальная, т21,3
количество осей, шт.4
максимальная расчетная статическая нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления автосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
типоразмеры перевозимых контейнеров по ГОСТ Р 53350-20091ААА, 1АА, 1А, 1АХ-1, 1СС, 1С, 1СХ-2
габарит по ГОСТ 9238-20130-ВМ
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т73
грузоподъемность, максимальная, т20,6
грузоподъемность, минимальная, т19,4
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)229,6(23,4)
длина по осям сцепления астосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
количество фитинговых упоров, шт.16
типоразмеры перевозимых контейнеров по ГОСТ Р 53350-20091ЕЕЕ, 1ЕЕ-1, 1АААА, 1АА, 1А, 1АХ-1, 1СС, 1С, 1СХ-2, 1D, 1DX-4
габарит по ГОСТ 9238-20130-ВМ
конструкционная скорость км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т69
Масса тары, т, не более25,0
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления астосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
габарит ГОСТ 9238-20131-Т
констракционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т66
масса тары максимальная, т27,0
масса тары минимальная, т24,6
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)227,85(23,25)
длина, по осям сцепления астосцепок, мм14 620
длина, по раме, мм13 400
база вагона, мм9 720
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т72
масса тары, максимальная, т21,3
масса тары, минимальная, т20,1
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)228,82(23,325)
длина по осям сцепления астосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
количество фитинговых упоров, шт.8 или 16
типоразмеры перевозимых контейнеров по ГОСТ Р 53350-20091ААА, 1АА, 1А, 1АХ-1, 1СС, 1С, 1СХ-2, 1D, 1DX-4*
габарит по ГОСТ 9238-20130-ВМ
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Примечание: * - Контейнеры типоразмеров 1D, 1DX (масса брутто 10,16 т) могут быть размещены на вагоне при комплектации вагона по требованию заказчика 16 фитинговыми упорами.
Технические характеристики
грузоподъемность, т72
Масса тары, т22
максимальная расчетная статистическая нагрузка от колесной пары на рельсы, кН(тс)235,0(23,5)
конструкционная скорость, км/ч120
габарит ГОСТ 9238-20130-ВМ
база платформы, мм14 720
  длина, мм по осям сцепления астосцепок19 620
  длина, мм по концевым балкам рамы18 400
ширина по раме, мм2 870
количество фитинговых упоров, шт.24
количество перевозимых контейнеров, шт. 1АА,1А,1АХ(макс. масса брутто 30,48т)1
количество перевозимых контейнеров, шт. 1ВВ,1В,1ВХ(макс. масса брутто 25,4т)2
количество перевозимых контейнеров, шт. контейнеров-цистерн 1ВВ,1В,1СС,1С(макс. масса брутто 30,48т)2
количество перевозимых контейнеров, шт. 1СС,1С,1СХ(макс. масса брутто 24т)3
количество перевозимых контейнеров, шт. 1DD(макс. масса брутто 12т(только по России))6
количество перевозимых контейнеров, шт. 1D,1DX(макс. масса брутто 10,16т)6
Технические характеристики
грузоподъемность, т71,5
Масса тары, т22,5
максимальная расчетная статистическая нагрузка от колесной пары на рельсы, кН(тс)235,0(23,5)
конструкционная скорость, км/ч120
габарит ГОСТ 9238-20131-T
база платформы, мм14 720
  длина, мм по осям сцепления астосцепок19 620
  длина, мм по раме18 400
ширина по раме, мм2 870
количество перевозимых контейнеров, шт. 1АА,1А,1АХ(макс. брутто 30,48т)1
количество перевозимых контейнеров, шт. 1ВВ,1В,1ВХ(макс. масса брутто 25,4т)2
Технические характеристики
грузоподъемность, т69
масса тары, т, не более25,0
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,3(23,5)
длина по осям сцепления астосцепок, мм26 220
длина по раме, мм25 000
база вагона, мм19 000
типоразмеры перевозимых контейнеров, специализированных контейнеров, рефрижераторных контейнеров по ГОСТ Р 53350-2009, ГОСТ Р 50697-94, ГОСТ 31314.3-20061ЕЕЕ, 1ЕЕ-1, 1ААА, 1АА, 1А, 1АХ-2, 1ВВВ, 1ВВ, 1В, 1ВХ-2, 1СС, 1С, 1СХ-4
габарит ГОСТ 9238-20131-T
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)120
Технические характеристики
грузоподъемность, т62
масса тары, т, не более32,0
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления автосцепок, мм26 220
длина по раме, мм25 000
база вагона, мм19 000
ширина платформы по раме, мм3 150
длина погрузочной площадки, максимальная, мм24 560
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
грузоподъемность, т65
Масса тары, т, максимальная29,0
Масса тары, т, минимальная28,0
количество осей, шт4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5(23,5)
длина по осям сцепления автосцепок, мм14 620
длина по раме, мм13 400
база вагона, мм9 720
длина кузова внутри (по торцевым упорным балкам), мм12 000
высота до верха тента в транспортном положении, мм3 865
габарит по ГОСТ 9238-20131-T
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)тип 2
схема размещения рулонов в вагонепродольная в один или два ряда - по всей длине вагона.
Технические характеристики
грузоподъемность, т61
масса тары максимальная, т21,0
масса тары минимальная, т20,0
количество осей4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)201,1 (20,5)
длина по осям сцепления автосцепок, мм14 620
длина вагона по раме, мм13 400
база вагона, мм9 720
типоразмеры перевозимых контейнеров, контейнеров-цистерн, специализированных контейнеров, рефрижераторных контейнеров по ГОСТ Р 53350-2009, ГОСТ Р 50697-941ЕЕЕ, 1ЕЕ, 1Е, 1ААА, 1АА, 1А, 1АХ-1, 1ВВВ, 1ВВ, 1В, 1ВХ-1, 1СС, 1С, 1СХ-2
габарит по ГОСТ 9238-20130-BM
конструкционная скорость, км\ч120
модель тележки18-2145, ТУ 3183-182-00729244-2015

Платформы

Модель: 13 - 2114

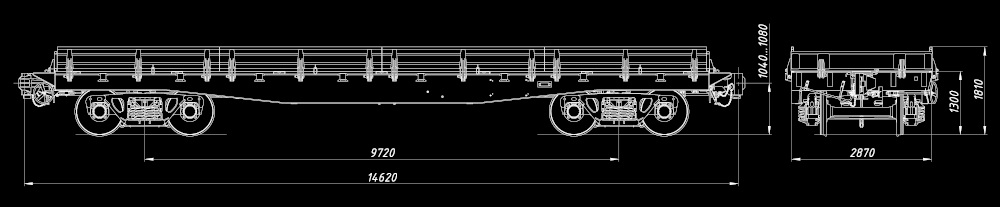

схема вагона 13-2114

Вагон предназначен для перевозки контейнеров, колесной и гусеничной техники, лесных, длинномерных, штучных, насыпных и других грузов.

Модель: 13 - 2114К

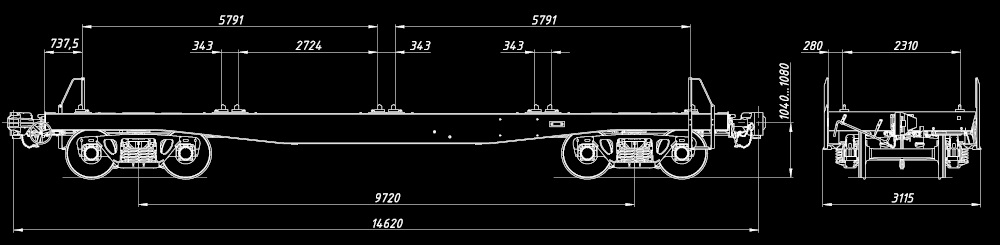

схема вагона 13-2114K

Вагон предназначен для перевозки контейнеров

Модели: 13 - 2114П

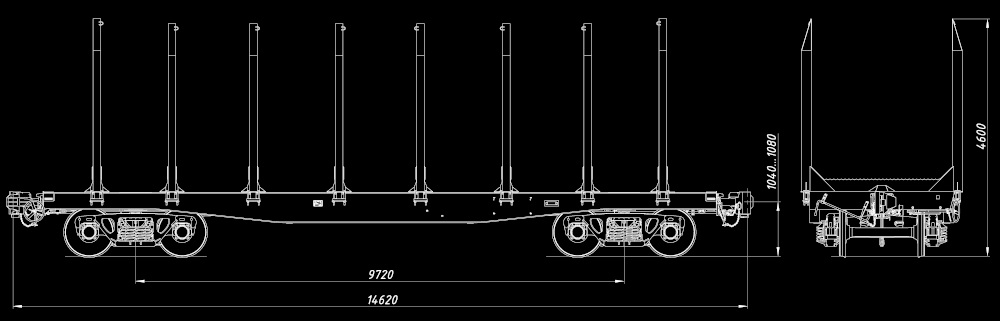

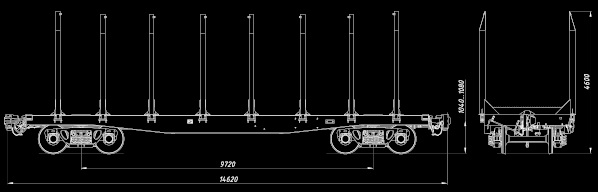

схема вагона 13-2114P

Вагон предназначен для перевозки лесных грузов, не требующих защиты от атмосферных осадков.

Модель: 13-2114-07

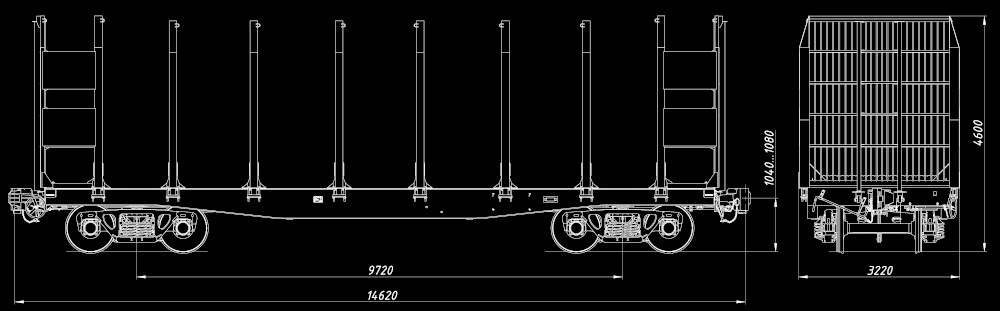

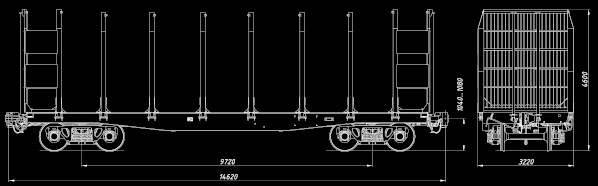

схема вагона 13-2114-07

Вагон предназначен для перевозки круглых лесоматериалов и пиломатериалов.

Модель: 13-2114-08

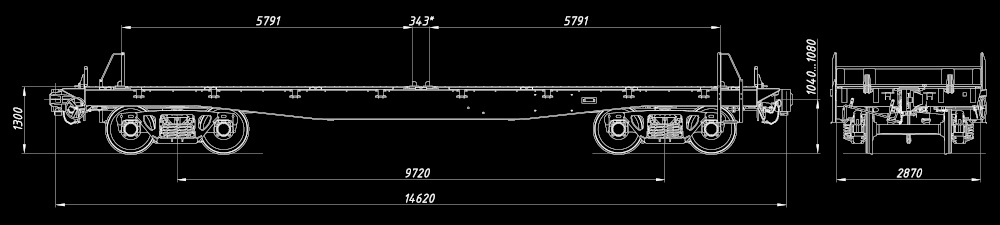

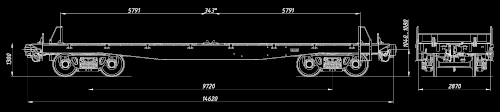

схема вагона 13-2114-08

Вагон предназначен для перевозки контейнеров, рефрижераторных контейнеров, контейнеров-цистерн, колесной и гусеничной техники, лесных, длинномерных, штучных и других грузов.

Модель: 13-2116

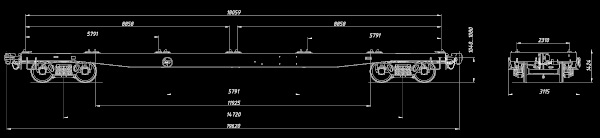

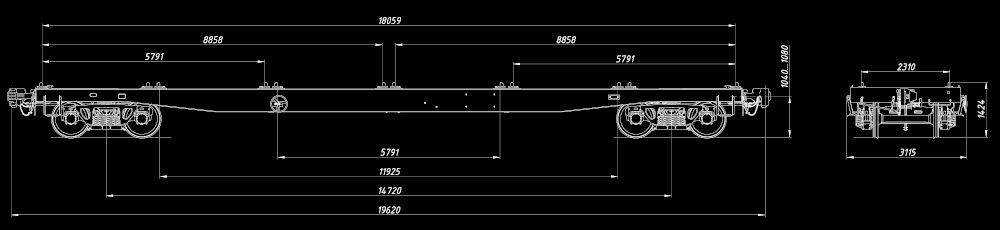

схема вагона 13-2116

Платформа модели 13-2116 предназначена для перевозки крупнотоннажных контейнеров. Платформа включает в себя раму, двухосные тележки модели 18-100, автосцепное устройство СА-3, пневматический автоматический тормоз, стояночный тормоз. Рама платформы состоит из хребтовой балки, боковых, шкворневых, концевых и поперечных промежуточных балок с установленными на них откидывающимися упорами.

Модель: 13-2116-01

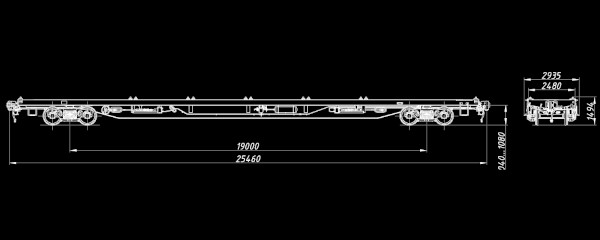

схема вагона 13-2116-01

Платформа модели 13-2116-01 предназначена для перевозки рефрижераторных крупнотоннажных контейнеров по железным дорогам колеи 1520 мм габарита 1-Т с централизованным энергоснабжением от вагона дизельэлектростанции в сопровождении пневматический тормоз, стояночный тормоз. Рама платформы состоит из хребтовой балки, боковых, шкворневых, концевых и поперечных промежуточных балок с установленным на них откидывающимися упорами.

Модель: 13-2118

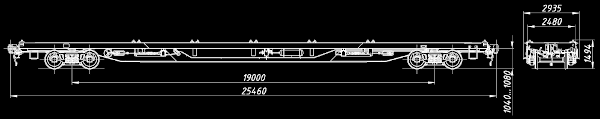

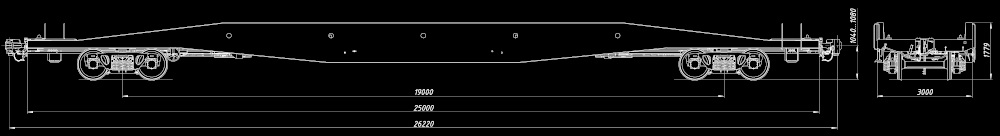

схема вагона 13-2118

Платформа предназначена для перевозки крупнотоннажных контейнеров.

Модель: 13-2118-03

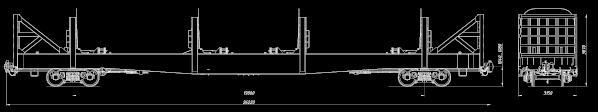

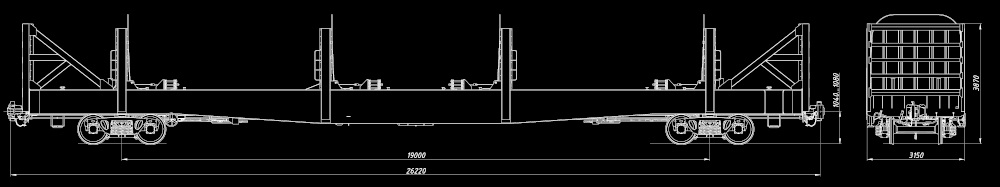

схема вагона 13-2118-03

Платформа предназначена для перевозки труб и длинномерного листового проката.

Модель: 13-2134

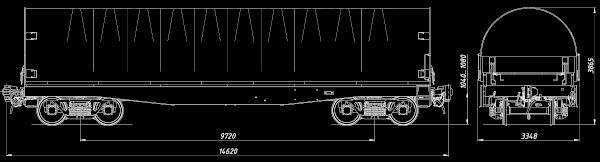

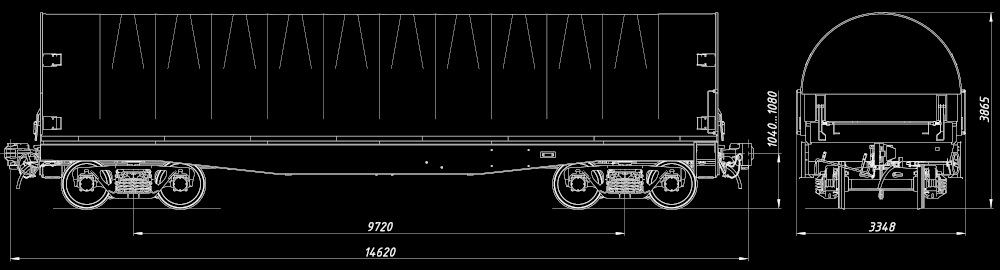

схема вагона 13-2134

Вагон предназначен для перевозки стального листового проката в рулонах, требующего защиты от атмосферных осадков.

Модель: 13-2114-11

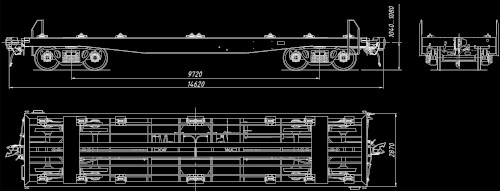

схема вагона 13-2114_11

Вагон предназначен для перевозки универсальных крупнотоннажных контейнеров по ГОСТ Р 53350 (ИСО 668:1995), изотермических по ГОСТ Р 50697, в том числе с автономным энергоснабжением (навесными дизель-генераторными установками) в пределах погрузочной длины платформы с эксплуатационной скоростью до 120 км/ч включительно. Перевозка на платформе контейнеров с опасными грузами не допускается.
