Цистерна, модель: 15-289-04
преимущества модели..
Цистерна, модель: 15-9872
преимущества модели..
Цистерна, модель: 15-2132
преимущества модели..
Цистерна, модель: 15-2132П
преимущества модели..
Цистерна, модель: 15-2148
преимущества модели..
Цистерна, модель: 15-289-03
преимущества модели..
Цистерна, модель: 15-2167
преимущества модели..
Цистерна, модель: 15-2167-01
преимущества модели..
Цистерна, модель: 15-2169
преимущества модели..
Цистерна, модель: 15-2169-01
преимущества модели..
Технические характеристики
объем котла, м372,4
грузоподъемность, т67,0
масса тары минимальная, т26,0
масса тары максимальная, т27,0
ширина колеи, мм1520
количество осей, шт.4
максимальная расчетная статистическая нагрузка от колесной пары на рельсы, кН(тс)230,5 (23,5)
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 165
высота вагона максимальная, мм4 650
диаметр котла внутренний, мм3 000
длина котла наружная, номинальная, мм10 774
длина котла наружная, по пароподогревательной рубашке, мм10 880
рабочее давление в котле(давление паров), МПа (кгс/см2)0,070 (0,7)
расчетное давление в котле, МПа (кгс/см2)0,325 (3,25)
габарит по ГОСТ 92380-ВМ
конструкционная скорость, км/ч120
модель тележки тип 2, ГОСТ 924618-2129
Технические характеристики
объем котла, м383,9
грузоподъемность, т52,0
масса тары минимальная, т35,8
масса тары максимальная, т37,5
количество осей, шт.4
максимальная расчетная статистическая нагрузка от колесной пары на рельсы, кН(тс)220,5 (22,5)
база вагона, мм37 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 260
высота вагона максимальная, мм5 250
диаметр котла внутренний, мм3 200
длина котла наружная, мм11 000
рабочее давление в котле, МПа (кгс/см2)2,00 (20,0)
расчетное давление в котле, МПа (кгс/см2)2,11 (21,1)
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
объем котла, м385,5
грузоподъемность, т66,0
масса тары минимальная, т27,0
масса тары максимальная, т28,0
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5 (23,5)
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 345
высота вагона максимальная, мм4 830
диаметр котла внутренний, мм3 200
длина котла наружная, мм10 800
расчетное давление в котле, МПа (кгс/см2)0,38 (3,8)
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
объем котла, м385,5
грузоподъемность, т66,0
масса тары минимальная, т27,0
масса тары максимальная, т28,0
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5 (23,5)
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 345,5
высота вагона максимальная, мм4 830
диаметр котла внутренний, мм3 200
длина котла наружная, мм10 800
расчетное давление в котле, МПа (кгс/см2)0,38 (3,8)
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
объем котла, м386,5
грузоподъемность (проектная), т, не более50,14
масса тары минимальная, т36,6
масса тары максимальная, т39,0
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)218,63 (22,29)
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 289
высота вагона максимальная, мм5 090
диаметр котла внутренний, мм3 220
диаметр котла наружная, мм11 200
рабочее давление в котле, МПа (кгс/см2)2,14 (21,8)
расчетное давление в котле, МПа (кгс/см2)2,14 (21,8)
давление срабатывания предохранительного клапана, МПа (кгс/см2)2,2 (22,4)
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 ГОСТ 9246-2013)18-2128
Технические характеристики
объем котла полный, м372,2
объем котла полезный, м361,0
грузоподъемность, т61
масса тары минимальная, т31,0
масса тары максимальная, т33,0
количество осей, шт.4
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм12 020
высота вагона максимальная, мм5 070
диаметр котла внутренний, мм3 000
длина котла наружная с теплоизоляцией, мм11 200
расчетное давление в котле, МПа (кгс/см2)11 200
давление в змеевике, МПа (кгс/см2), не более0,5 (5,0)
температура в змеевике, оС, не более100
теплоноситель в змеевикегорячая вода
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки (тип 2 по ГОСТ 9246-2013)18-2128
Технические характеристики
объем котла, полный, м386,46
объем котла, полезный, м384,73
грузоподъемность, т69,0
масса тары минимальная, т24,0
масса тары максимальная, т25,0
ширина колеи, мм1 520
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5 (23,5)
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 313
высота вагона максимальная, мм4 866
диаметр котла внутренний, мм3 200
длина котла номинальная, мм11 195
рабочее давление в котле, МПа (кгс/см2)0,070 (0,7)
расчетное давление в котле, МПа (кгс/см2)0,39 (3,9)
габарит по ГОСТ 9238-201302-ВМ
конструкционная скорость, км/ч120
модель тележки тип 2, ГОСТ 9246-2013)18-2129
Технические характеристики
объем котла, полный, м386,46
объем котла, полезный, м384,73
грузоподъемность, т69,0
масса тары минимальная, т24,0
масса тары максимальная, т25,0
ширина колеи, мм1 520
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5 (23,5)
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 313
высота вагона максимальная, мм4 866
диаметр котла внутренний, мм3 200
длина котла номинальная, мм11 195
рабочее давление в котле, МПа (кгс/см2)0,070 (0,7)
расчетное давление в котле, МПа (кгс/см2)0,39 (3,9)
габарит по ГОСТ 9238-201302-ВМ
конструкционная скорость, км/ч120
модель тележки тип 2, ГОСТ 9246-2013)18-2129
Технические характеристики
объем котла, полный, м386,46
объем котла, полезный, м384,73
грузоподъемность, т69,0
масса тары минимальная, т24,0
масса тары максимальная, т25,0
ширина колеи, мм1 520
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5 (23,5)
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 313
высота вагона максимальная, мм4 846
диаметр котла внутренний, мм3 200
длина котла номинальная, мм11 195
рабочее давление в котле, МПа (кгс/см2)0,070 (0,7)
расчетное давление в котле, МПа (кгс/см2)0,39 (3,9)
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки тип 2, ГОСТ 9246-2013)18-2128
Технические характеристики
объем котла, полный, м386,46
объем котла, полезный, м384,73
грузоподъемность, т69,0
масса тары минимальная, т24,0
масса тары максимальная, т25,0
ширина колеи, мм1 520
количество осей, шт.4
максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН(тс)230,5 (23,5)
база вагона, мм7 800
длина по осям сцепления автосцепок, мм12 020
ширина вагона максимальная, мм3 313
высота вагона максимальная, мм4 846
диаметр котла внутренний, мм3 200
длина котла номинальная, мм11 195
рабочее давление в котле, МПа (кгс/см2)0,070 (0,7)
расчетное давление в котле, МПа (кгс/см2)0,39 (3,9)
габарит по ГОСТ 9238-20131-Т
конструкционная скорость, км/ч120
модель тележки тип 2, ГОСТ 9246-2013)18-2128

Цистерны

Модель: 15 - 289-04

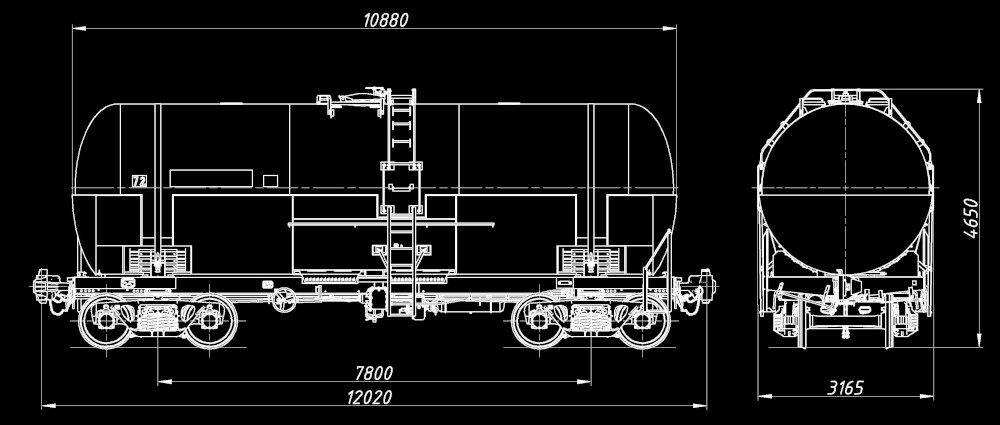

схема вагона 15-289-04

Цистерна предназначена для перевозки нефтехимических грузов с плотностью не более 1,15 т/м3 и давлением паров не более 0,07 МПа.

Модель: 15 - 9872

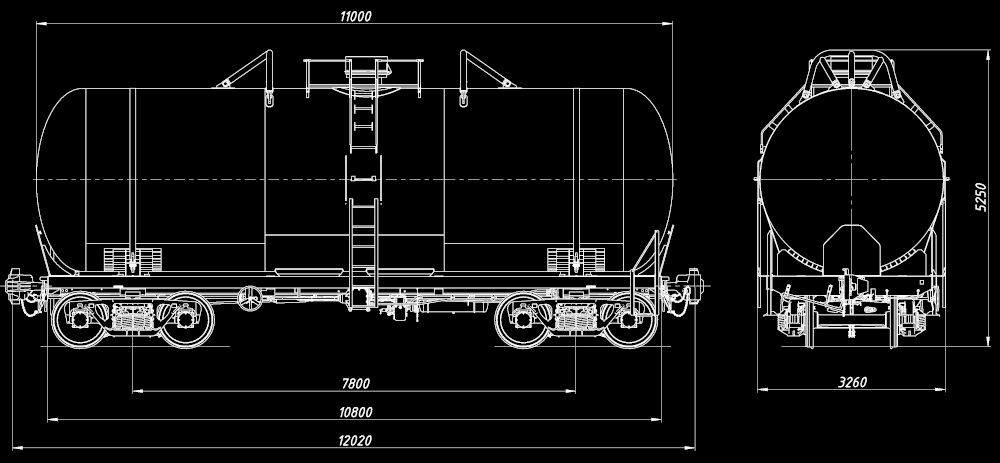

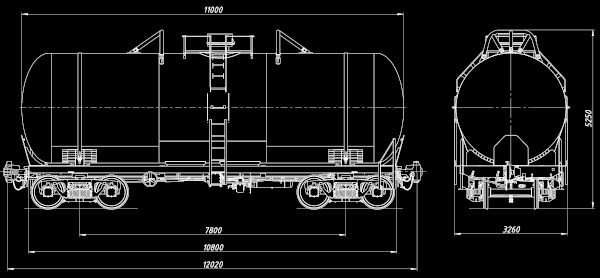

схема вагона 15-9872

Цистерна предназначена для перевозки сжиженных углеводородных газов (пропана, бутана и их смесей)

Модель: 15 - 2132

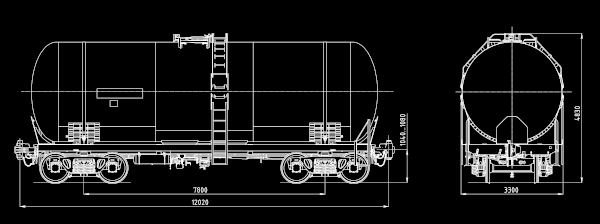

схема вагона 15-2132

Цистерна предназначена для перевозки нефти сырой и нефтепродуктов

Модель: 15 - 2132П

схема вагона 15-2132П

Цистерна предназначена для перевозки масел растительных подлежащих дальнейшей переработки.

Модель: 15 - 2148

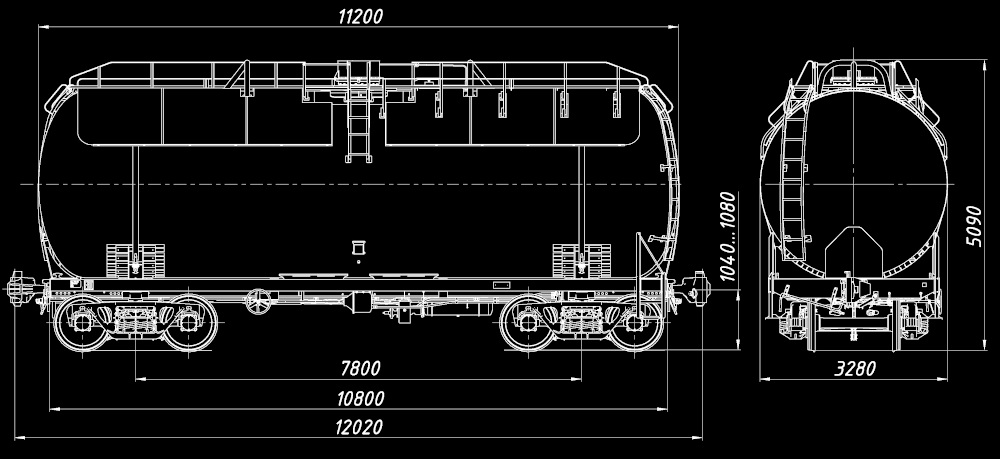

схема вагона 15-2148

Цистерна предназначена для перевозки аммиака

Модель: 15-289-03

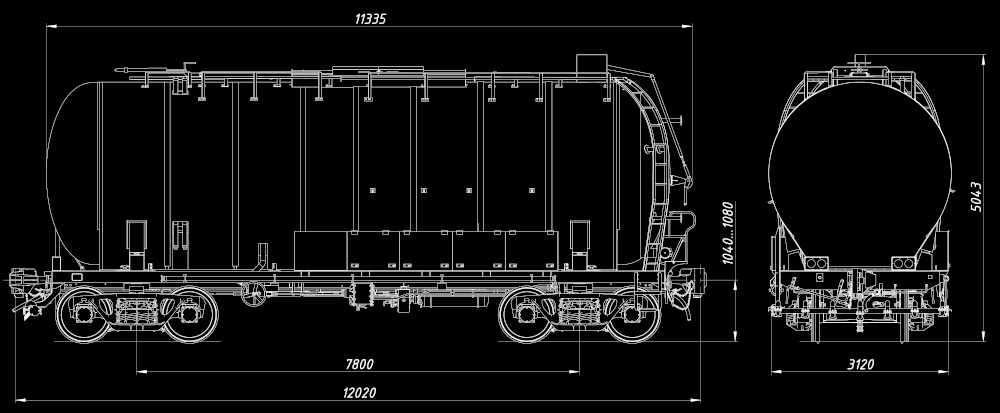

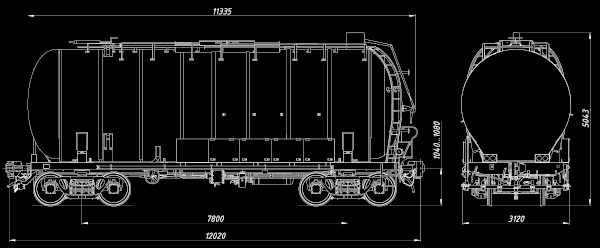

схема вагона 15-289-03

Вагон-цистерна водохранилище.
Цистерна предназначена для хранения и перевозки воды по железным дорогам колеи 1520 мм в составе пожарного поезда

Модель: 15-2167

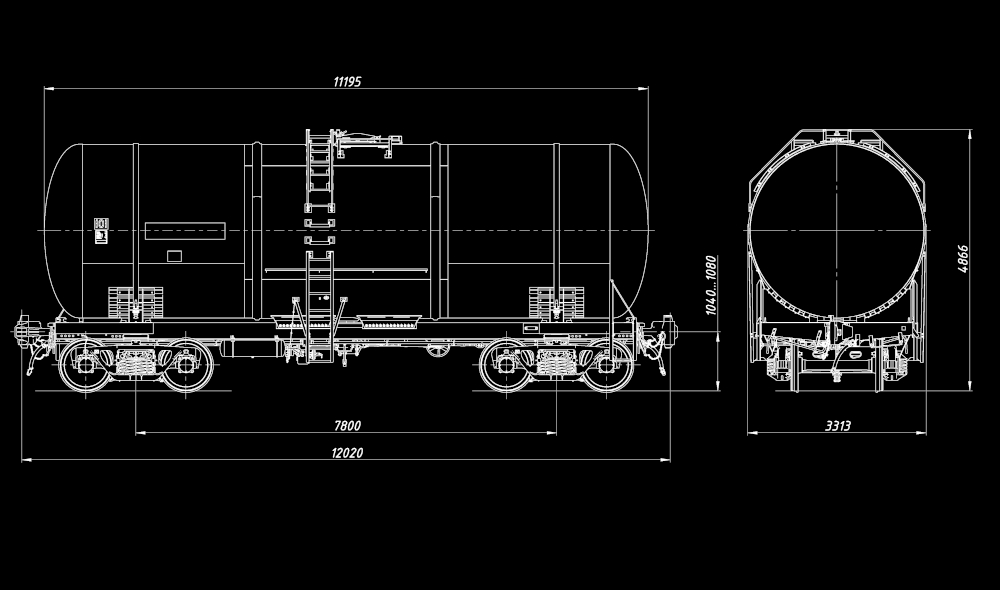

схема вагона 15-2167

Цистерна предназначена для перевозки нефтепродуктов с плотностью не более 0,99 т/м3.
Конструктивной особенностью вагона модели 15-2167 является наличие котла, оборудованного универсальным сливным прибором с двумя затворами.

Модель: 15-2167-01

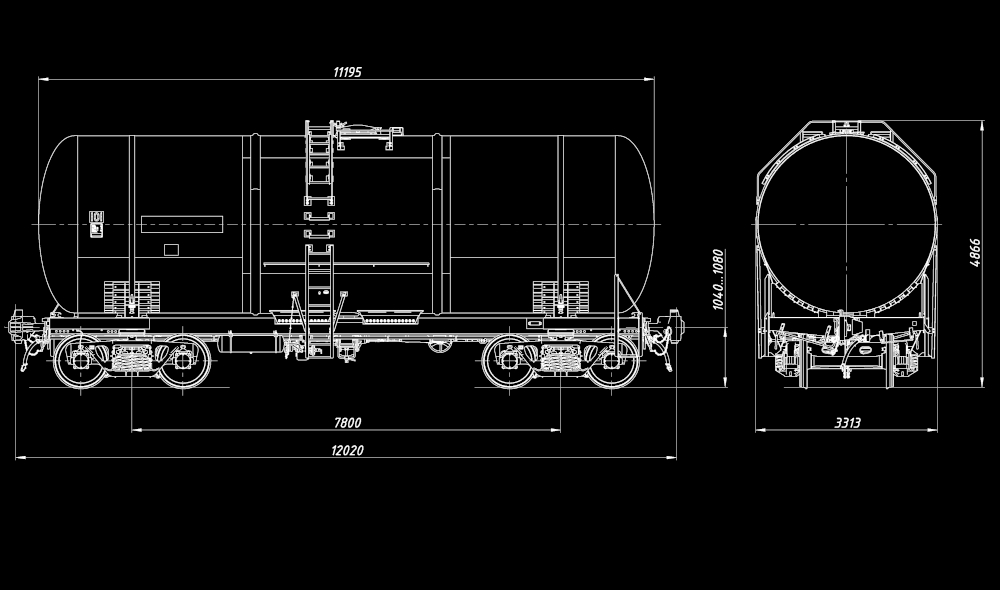

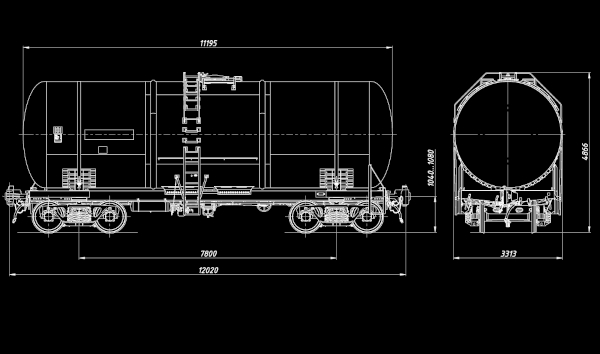

схема вагона 15-2167_01

Цистерна предназначена для перевозки нефтепродуктов с плотностью не более 0,99 т/м3.
Конструктивной особенностью вагона модели 15-2167-01 является наличие котла, оборудованного универсальным сливным прибором с двумя затворами.

Модель: 15-2169

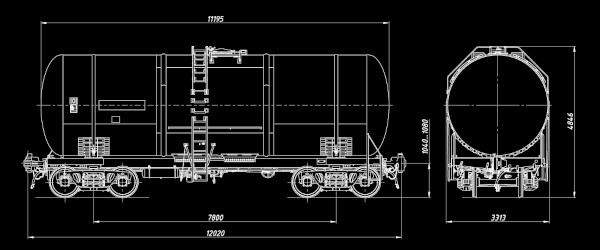

схема вагона 15-2169

Цистерна предназначена для перевозки нефтепродуктов с плотностью не более 0,99 т/м3.
Конструктивной особенностью вагона модели 15-2169 является наличие котла, оборудованного универсальным сливным прибором с тремя затворами.

Модель: 15-2169-01

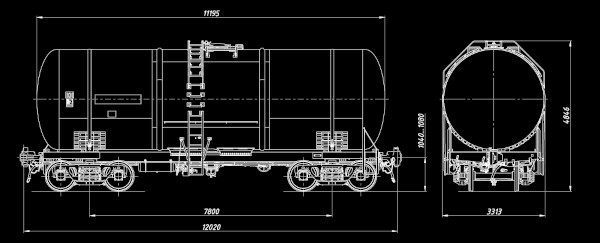

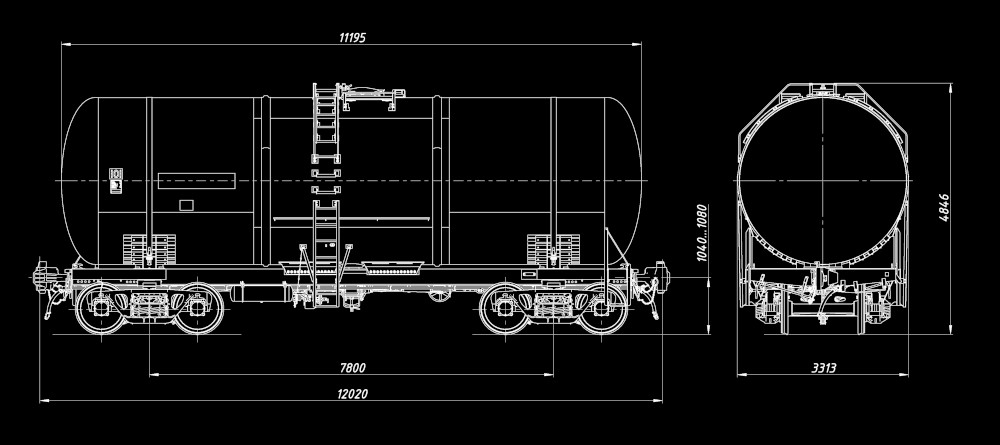

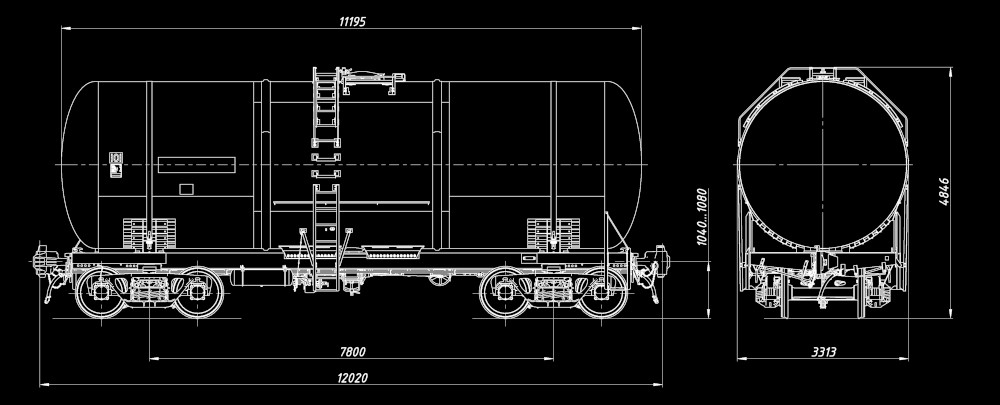

схема вагона 15-2169-01

Цистерна предназначена для перевозки нефтепродуктов с плотностью не более 0,99 т/м3.
Конструктивной особенностью вагона модели 15-2169 является наличие котла, оборудованного универсальным сливным прибором с тремя затворами.
